华都设计斩获金钢奖

2016/07/22      作者:张永强

北京金雁饭店重建项目(现为北京凯宾斯基日出东方酒店)被列为2012年北京市十大最难工程之一,在项目建设过程中华都设计与施工单位共克难题,最终顺利将项目交付使用。项目的复杂性与创新性为华都设计又赢得了殊荣——“2015年上海市建设工程金属结构金钢奖”。

重建的金雁饭店外形简洁、柔和、大方,呈现椭球状,如同山坳中冉冉升起的太阳,并有一个诗意的名字——日出东方。椭球形的建筑外立面同样带来高难度的结构设计问题,建筑双曲面、结构挠度、不规则建筑的空间利用、建筑抗震与防火设计等多个难题接踵而至。针对这些难题,华都设计攻坚克难保质按时将酒店交付使用。

在项目实施过程中,华都设计在结构设计中攻克的技术难题及创新点主要体现在以下几个方面:

1.由于建筑造型为椭球体,各钢管混凝土弧形柱与钢梁连接基本没有相同节点,采用BIM技术放样支座节点。

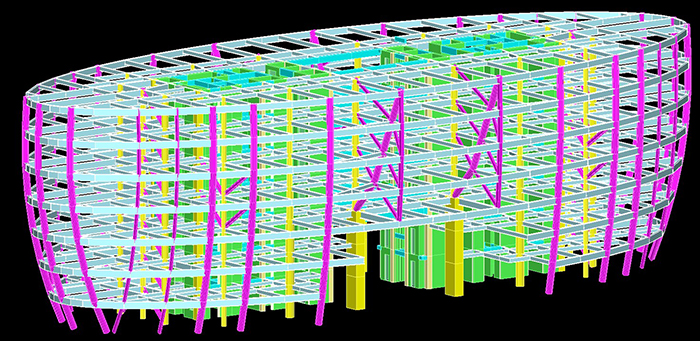

局部楼层组装示意

2.局部钢管混凝土柱相交节点复杂,相贯连接无法保证质量,采用大吨位铸钢节点。解决铸钢节点分析及铸钢与钢梁相焊接连接的技术问题。

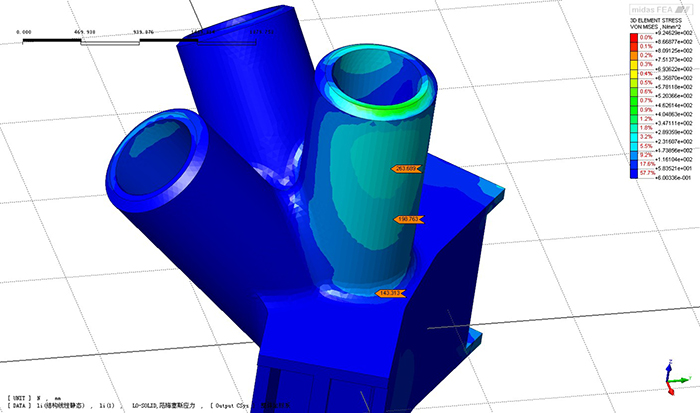

铸钢节点01大震下应力云图

3.本工程8层设置音叉柱(Y字柱),外侧悬挑部分采用吊柱及拉杆解决传力问题。

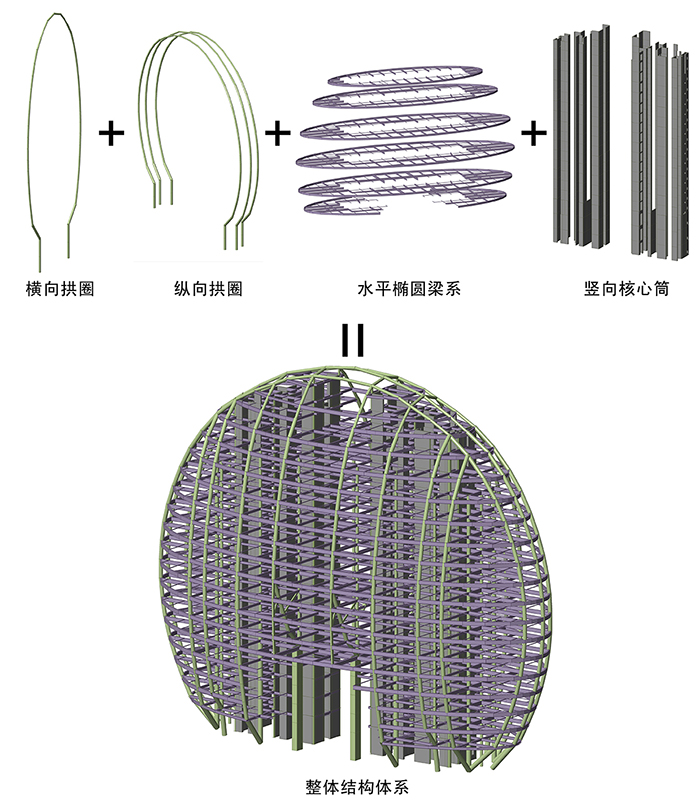

 结构体系组成示意图

当下,北京凯宾斯基日出东方酒店不仅成为2014年APEC会议的地标性建筑,为华都设计赢得了多种荣誉,也成为国际大型活动的举办场地,使雁栖湖成为名副其实的国际会都。

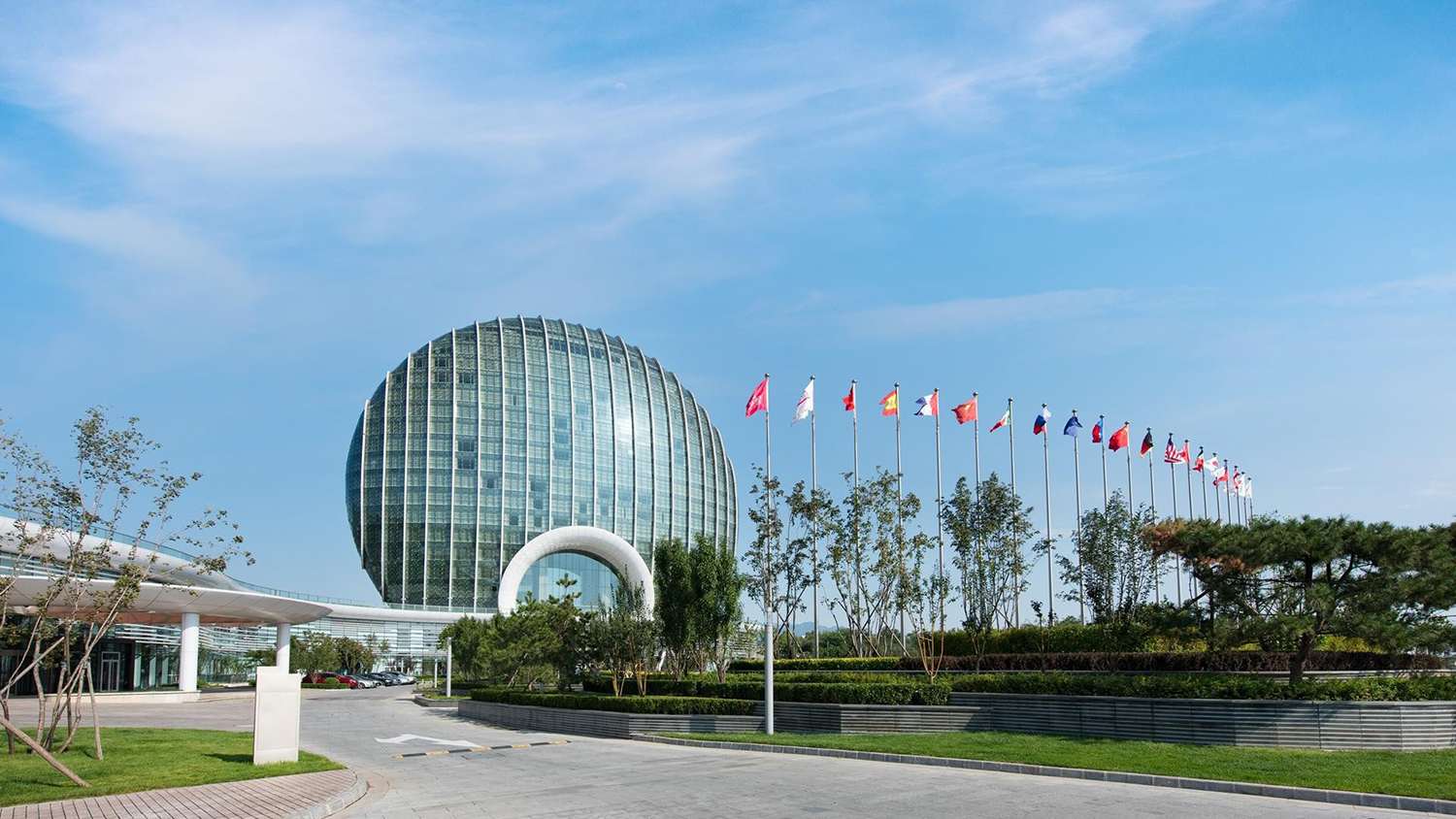

金雁饭店重建后为北京日出东方凯宾斯基酒店

TIPS: “金钢奖”介绍:

上海市建设工程金属结构“金钢奖”(市优质工程)是1996年经上海市建筑业管理办公室批准设立,由上海市金属结构行业协会主办的奖项。“金钢奖”的评选标准有五项:即工程质量、工程规模、施工难度、技术创新、管理体系。评选活动开展至今已有10多年,先后评出了661多个获奖工程。其中著名的有金茂大厦、环球金融中心、卢浦大桥、上海浦东国际机场航站楼一期二期、国家大剧院等。
